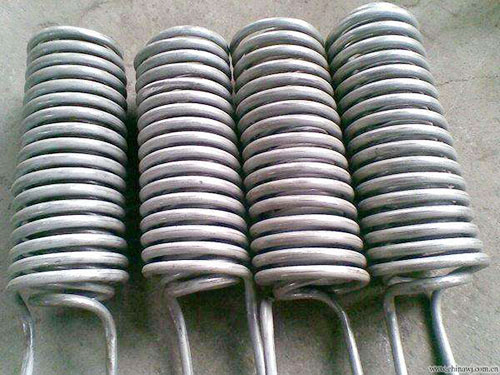

定制不銹鋼盤管的工藝要求覆蓋原材料、彎制成形、焊接拼接、熱處理、表面處理到終檢全流程，核心是控制成形精度、承壓可靠性與耐腐蝕性，不同工況有差異化管控標(biāo)準(zhǔn)，具體要求如下：
一、原材料工藝要求
材質(zhì)與合規(guī)性
常用牌號(hào)為 304/304L、316/316L、321、2205 雙相鋼等，需符合 ASTM A269、GB/T 14976 等對(duì)應(yīng)標(biāo)準(zhǔn)，附帶完整材質(zhì)質(zhì)保書，進(jìn)場(chǎng)需光譜復(fù)檢成分。
優(yōu)先選用低碳牌號(hào)（如 304L、316L，碳含量≤0.03%），降低焊接、彎制后的晶間腐蝕風(fēng)險(xiǎn)；含氯離子工況必須采用 316L 及以上耐蝕材質(zhì)。
管材狀態(tài)與外觀
冷彎彎制必須采用固溶退火態(tài)管材，保證足夠塑性，避免彎制開(kāi)裂；薄壁精密盤管推薦光亮退火無(wú)縫管。
原材料無(wú)裂紋、夾層、銹蝕、深劃傷與油污；外徑、壁厚公差匹配精度等級(jí)：普通級(jí)外徑公差 ±0.1mm，精密級(jí)可達(dá) ±0.05mm。
二、彎制成形工藝要求（核心工序）
彎制工藝選型
冷彎工藝：適用于 φ3~φ80mm 中小口徑、薄壁管，采用數(shù)控彎管機(jī)搭配芯棒 + 防皺模，常溫成形，避免加熱氧化。芯棒直徑比管內(nèi)徑小 0.1~0.2mm，支撐內(nèi)壁防止塌陷，模具轉(zhuǎn)速控制在 5~15r/min。
熱彎工藝：僅用于大口徑厚壁管、極小彎曲半徑工況，采用中頻加熱至 800~1050℃彎制，全程充氬保護(hù)，彎后必須補(bǔ)充固溶處理恢復(fù)耐蝕性。
彎曲半徑管控
常規(guī)z小彎曲半徑≥2 倍管外徑（2D），厚壁管帶芯棒可放寬至 1.5D；高壓、高疲勞工況推薦≥3.5D，降低應(yīng)力集中與減薄風(fēng)險(xiǎn)。
薄壁管（壁厚 / 外徑比 t/D＜0.06）z小彎曲半徑需≥3~4D，且必須搭配球芯棒，防止內(nèi)側(cè)起皺、外側(cè)開(kāi)裂。
成形質(zhì)量核心指標(biāo)
壁厚減薄率：彎管外側(cè)z大減薄量≤原始壁厚的 12%~15%，高壓承壓工況≤10%，需用壁厚儀逐段檢測(cè)。
橢圓度：彎曲段橫截面橢圓變形≤公稱外徑的 5%（精密級(jí)），普通工況≤8%，避免影響流體流通與承壓能力。
表面缺陷：彎管內(nèi)側(cè)無(wú)明顯褶皺（褶皺高度≤0.2mm），外側(cè)無(wú)裂紋、拉傷，過(guò)渡圓滑無(wú)硬折。
螺旋盤管成形精度
采用漸進(jìn)式彎制，保證每段曲率一致；螺旋直徑、螺距偏差≤±1mm，多圈盤管同軸度、平面度符合設(shè)計(jì)公差，避免安裝錯(cuò)位。
三、焊接拼接工藝要求
拼接數(shù)量限制
盤管總長(zhǎng)度≤12m 時(shí)不允許拼接；12~24m 允許 1 個(gè)拼接接頭；＞24m 最多允許 2 個(gè)接頭，且最短拼接管段≥2m，減少應(yīng)力集中點(diǎn)。
焊接過(guò)程管控
優(yōu)先采用鎢極氬弧焊（TIG），使用純度≥99.99% 的高純氬氣做內(nèi)外雙面保護(hù)，防止焊縫根部氧化貧鉻；小口徑薄壁管推薦自動(dòng)焊，保證成型均勻穩(wěn)定。
焊前徹底清理管口油污、氧化皮，加工標(biāo)準(zhǔn)坡口；對(duì)口內(nèi)壁錯(cuò)邊量≤0.5mm，避免錯(cuò)邊引發(fā)的應(yīng)力集中與沖刷磨損。
焊縫質(zhì)量要求
外觀：焊縫成形均勻，無(wú)裂紋、咬邊、氣孔、焊瘤，焊縫余高控制在 1.5mm 以內(nèi)，余高差≤0.5mm。
內(nèi)部質(zhì)量：射線（RT）或超聲波（UT）無(wú)損檢測(cè)，常規(guī)工況檢測(cè)比例≥20%，壓力容器、換熱盤管 100% 檢測(cè)，符合對(duì)應(yīng)合格級(jí)別。
內(nèi)壁要求：換熱、潔凈工況必須做內(nèi)整平處理，打磨消除內(nèi)壁焊瘤，保證內(nèi)壁光滑無(wú)死角，不結(jié)垢、不存物料殘留。
四、熱處理工藝要求
適用場(chǎng)景
冷彎盤管：冷加工后存在殘余內(nèi)應(yīng)力，易引發(fā)應(yīng)力腐蝕，需做去應(yīng)力或固溶處理。
熱彎、焊接盤管：焊接熱循環(huán)會(huì)導(dǎo)致鉻碳化物析出，晶間腐蝕風(fēng)險(xiǎn)上升，必須做固溶處理恢復(fù)耐蝕性。
核心工藝參數(shù)
光亮固溶處理：氮?dú)獗Ｗo(hù)氣氛下加熱至 1050~1100℃，保溫 3~5 分鐘后快速冷卻（冷卻速率≥50℃/s），獲得均勻奧氏體組織，處理后硬度 HRB≤95，延伸率≥40%，耐晶間腐蝕能力大幅提升。
穩(wěn)定化處理：321 等含鈦 / 鈮材質(zhì)，若長(zhǎng)期在 450~850℃高溫服役，可補(bǔ)充 850~900℃保溫的穩(wěn)定化處理，固定碳元素，進(jìn)一步降低晶間腐蝕風(fēng)險(xiǎn)。
禁止中溫長(zhǎng)時(shí)間退火，避免奧氏體不銹鋼進(jìn)入敏化區(qū)間，反而加速腐蝕。
五、表面處理工藝要求
酸洗鈍化（基礎(chǔ)必選）
盤管整體酸洗鈍化，通常采用 15~20% 硝酸 + 1~3% 氫氟酸混合液，室溫處理 10~30 分鐘，徹底去除氧化皮、焊渣、游離鐵，表面形成致密 Cr?O?鈍化膜，恢復(fù)整體耐腐蝕性。
焊縫區(qū)域需重點(diǎn)處理，消除焊接氧化色；處理后用純水徹底沖洗，無(wú)殘酸殘留，避免后續(xù)點(diǎn)蝕。
拋光與潔凈處理
普通工業(yè)場(chǎng)景：外壁可做拉絲、鏡面拋光，按外觀需求選擇。
食品醫(yī)藥、高純流體場(chǎng)景：內(nèi)壁電解拋光（EP），表面粗糙度 Ra≤0.6μm，高端半導(dǎo)體工況可達(dá) Ra≤0.2μm，減少微生物與物料附著。
脫脂處理
氧氣、冷媒、食品醫(yī)藥等工況必須做嚴(yán)格脫脂，采用超聲波清洗 + 純水漂洗 + 無(wú)塵干燥，確保管內(nèi)無(wú)油脂、雜質(zhì)殘留。
六、終檢與試驗(yàn)要求
尺寸與外觀檢驗(yàn)：用激光輪廓儀、卡尺檢測(cè)螺旋直徑、螺距、平直段長(zhǎng)度等尺寸；5~10 倍放大鏡排查表面微裂紋、劃傷。
壓力密封試驗(yàn)
水壓試驗(yàn)：試驗(yàn)壓力為工作壓力的 1.25~1.5 倍，保壓≥30 分鐘，無(wú)滲漏、無(wú)可見(jiàn)塑性變形。
氣密性試驗(yàn)：高密封要求工況采用壓縮空氣或氮?dú)鈾z漏，極端工況用氦質(zhì)譜檢漏，確保零泄漏。
性能驗(yàn)證：按需開(kāi)展晶間腐蝕試驗(yàn)、硬度檢測(cè)、材質(zhì)成分復(fù)檢，驗(yàn)證材料性能符合設(shè)計(jì)要求。
七、特殊行業(yè)附加要求
食品 / 醫(yī)藥行業(yè)：符合 QB/T 4848、ASME BPE、3A 標(biāo)準(zhǔn)，內(nèi)壁無(wú)死角、全程潔凈生產(chǎn)，出具潔凈度與微生物相關(guān)檢測(cè)報(bào)告。
壓力容器 / 換熱行業(yè)：符合 GB 151、GB/T 150 標(biāo)準(zhǔn)，焊縫 100% 無(wú)損檢測(cè)，嚴(yán)格管控壁厚減薄率，提供完整壓力試驗(yàn)與材質(zhì)證明。
半導(dǎo)體行業(yè)：符合 SEMI 標(biāo)準(zhǔn)，超低硫磷含量，EP 級(jí)內(nèi)壁，禁油禁顆粒，真空潔凈包裝。
