国产一区二区五月婷婷,欧美精品一区二区三区色噜噜,男女插视频网站免费观看,无码高潮少妇毛多水多免费看,女大学生忘不了邻居的大黑屌,少妇中出视频在线观看,中日美女毛5片一区二区三区,韩国一区二区三区伦理,日本东京热电影网站

<button id="cyyyy"></button><dd id="cyyyy"><strong id="cyyyy"></strong></dd>

YONGHE STAINLESS STEEL

行穩致遠.開創未來

產品主要有：不銹鋼盤管、不銹鋼精密管、不銹鋼精軋管、不銹鋼ba管、不銹鋼ep管、不銹鋼焊管、不銹鋼無縫管、不銹鋼盤管（材料）、不銹鋼彎管、不銹鋼異型管、不銹鋼毛細管等產品。

YONGHE STAINLESS STEEL

以實力開拓多領域

產品廣泛用于石油化工、汽車船舶、機械制造、制冷制熱、儀器儀表、流體輸送、工業制造與應用等眾多領域。

YONGHE STAINLESS STEEL

永續發展.共締美好未來

質量為本、客戶至上；誠信經營、共創雙贏”為宗旨，以保證產品質量，提供優質的產品和服務

新聞中心

公司動態(139)

行業動態(142)

聯系我們

江蘇永和不銹鋼有限公司
地址：江蘇省興化市張郭鎮南橋村

電話：0523-83798885

傳真：0523-83798885

聯系人：劉晨

手機：手機/微信：18651165210

E-mail：jsyonghebxg@163.com

網站：www.jsyonghebxg.cn

當前位置：首頁 >> 新聞中心 >> 行業動態
行業動態

低溫環境下不銹鋼盤管使用注意事項

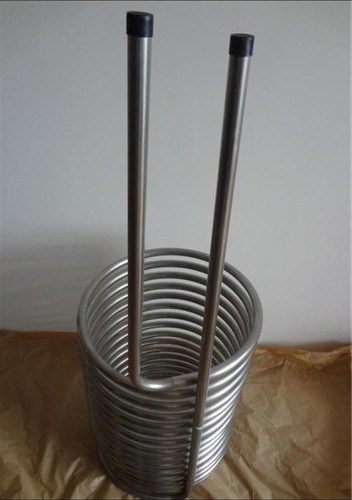

低溫環境（通常指≤-10℃，極端低溫可達 - 196℃）對不銹鋼盤管的材質韌性、密封性能、熱脹冷縮控制及防凍措施提出嚴苛要求。以下從選材、安裝、操作、維護、防凍五大核心維度給出系統解決方案，重點規避低溫脆裂、凍脹損壞、應力腐蝕、焊縫失效四大風險。
一、選材：低溫韌性是核心生命線
表格
溫度區間推薦材質關鍵特性禁用材質
常規低溫 (-10℃~-50℃) 304L、316L (低碳奧氏體) 碳含量≤0.03%，避免碳化物析出導致晶間脆化，低溫韌性優異 201 不銹鋼 (含鎳 < 1%，低溫韌性極差)、非標薄壁管 (凍裂風險高 5 倍)
深低溫 (-50℃~-162℃) 316L、904L (高鎳) 904L 含鎳 23%-28%，進一步提升低溫韌性，抗腐蝕能力更強馬氏體 / 鐵素體不銹鋼 (低溫下易發生脆性轉變)
超低溫 (-162℃~-196℃) 310S、鎳基合金 310S 含鎳 20%，可耐受液氮溫度，鎳基合金適用于極寒工況普通碳鋼、低合金鋼管
選材關鍵要點：
必須要求廠家提供材質檢測報告，重點核查鎳含量、低溫沖擊試驗數據 (國標要求≥27J)
控制硫、磷雜質含量 (≤0.02%)，避免低溫脆性增加
優先選擇退火態管材，減少加工硬化帶來的脆性風險
二、安裝：預留伸縮空間，嚴控焊接質量
1. 熱脹冷縮補償設計
計算低溫收縮量：不銹鋼線膨脹系數約 17×10??/℃，例如 10m 長管道從 25℃降至 - 50℃，收縮量約 12.75mm
安裝膨脹節 / 波紋管吸收收縮位移，避免管道應力集中
支架采用滑動式設計，允許管道自由伸縮，固定支架需設置在合適位置
避免過度彎曲，彎管半徑≥3 倍管徑，減少局部應力集中
2. 焊接工藝規范
表格
焊接環節低溫環境關鍵措施
環境準備環境溫度 <0℃時搭建保溫棚，加熱至≥5℃；濕度> 80% 時停止作業
焊材選擇匹配母材材質，選用低氫型焊絲，焊材預熱至 100-150℃
焊接參數控制熱輸入量，采用小電流、快速焊，多層多道焊，層間溫度≤100℃
焊后處理冷卻至 100℃以下立即覆蓋保溫毯 (厚度≥50mm)，保溫范圍至焊縫兩側各 200mm；進行酸洗鈍化處理，恢復耐腐蝕鈍化膜
檢測驗收 100% 射線探傷或超聲波檢測，重點檢查焊縫根部與熱影響區
3. 密封與連接
采用低溫專用密封件：金屬纏繞墊片、銅包覆墊片，禁用普通橡膠墊片 (低溫易脆裂)
法蘭連接螺栓采用低溫韌性合金鋼，并按規定扭矩對稱緊固，避免局部應力集中
螺紋連接需使用低溫抗咬合劑，防止低溫下螺紋咬死
三、操作：平穩過渡，避免熱沖擊
1. 啟停規范（核心原則：嚴禁驟開驟關）
啟動時：緩慢開啟閥門 (建議開啟時間≥5 分鐘)，讓介質逐步進入，升溫速率控制在≤5℃/min，避免熱沖擊導致盤管變形、焊縫開裂
運行中：保持介質流速穩定 (≥0.2m/s)，避免局部停滯導致凍結
停機時：緩慢降溫，降溫速率≤3℃/min，避免溫度驟變引發材質疲勞
2. 壓力與溫度控制
嚴格遵守設計壓力 / 溫度，低溫下不銹鋼強度雖略有提升，但韌性下降，超壓風險更大
避免頻繁壓力波動，長期運行易引發疲勞裂紋
定期監測介質溫度，防止局部過冷導致介質凝固
四、防凍：低溫環境第一防護要務
1. 介質管理策略
表格
工況防凍措施
長期運行保持介質流動 (流速≥0.2m/s)；添加防凍劑 (如乙二醇溶液，濃度根據Z低溫度調整)
短期停用徹底排空管內液體，用壓縮空氣吹掃干凈，兩端密封防止潮氣進入
緊急停機立即啟動排空程序，或用熱介質置換管內冷介質
2. 保溫系統構建
保溫材料選擇（按溫度梯度）：
-20℃以下：聚氨酯硬質泡沫 (導熱系數 0.022-0.028W/(m?K)，閉孔率≥90%)
-30℃以下：巖棉 + 聚氨酯復合保溫，外層加防水鋁箔護套
極端低溫：采用真空絕熱或多層絕熱技術
保溫層厚度：戶外管道≥3cm，嚴寒地區可增加至 5-8cm
特殊部位加強：彎頭、法蘭、閥門處需額外包裹，避免熱橋效應
電伴熱系統：極端低溫環境 (-30℃以下) 安裝自限溫電伴熱帶，溫度控制在 5℃以上
五、維護與檢測：防患于未然
1. 日常巡檢要點
每日檢查保溫層完整性，發現破損立即修復
監測管道表面溫度，避免局部過冷導致結露或結冰
檢查支架、膨脹節工作狀態，確保無卡死現象
定期測量壁厚，重點關注彎管背部及易沖刷部位
2. 定期深度檢測（建議每季度一次）
無損檢測：對焊縫及應力集中部位進行磁粉或滲透探傷，檢查微裂紋
壓力試驗：按設計壓力的 1.5 倍進行水壓試驗，保壓 30 分鐘無泄漏
材質性能評估：對關鍵部位取樣進行低溫沖擊試驗，確保韌性符合要求
密封性能檢查：采用氦檢漏技術檢測法蘭、閥門等連接處密封性
3. 特殊情況處理
發現局部結冰：嚴禁用明火直接加熱，應采用溫水或熱風緩慢解凍
出現裂紋：打磨消除或補焊處理，補焊后需重新進行無損檢測和酸洗鈍化
壁厚減薄：剩余壁厚不足設計值 80% 時，應更換管段
六、極端低溫 (-100℃以下) 特殊注意事項
選用專用深低溫不銹鋼，如 316LN、904L，必要時采用鎳基合金
管道設計需考慮液體汽化膨脹風險，設置安全閥和放空裝置
操作時佩戴低溫防護裝備，避免皮膚接觸低溫管道造成凍傷
定期檢查管道真空度（真空絕熱管道），防止絕熱失效
總結執行清單
選材：304L/316L 為基礎，深低溫選 904L，拒絕非標材質
安裝：預留伸縮空間，規范焊接工藝，使用低溫密封件
操作：緩慢啟停，控制溫度 / 壓力變化速率，保持介質流動
防凍：排空 / 保溫 / 伴熱三管齊下，停用必排空
維護：定期巡檢 + 無損檢測，重點關注焊縫與壁厚變化

遵循以上要點，可有效降低低溫環境下不銹鋼盤管的運行風險，延長使用壽命，確保系統安全穩定運行。
