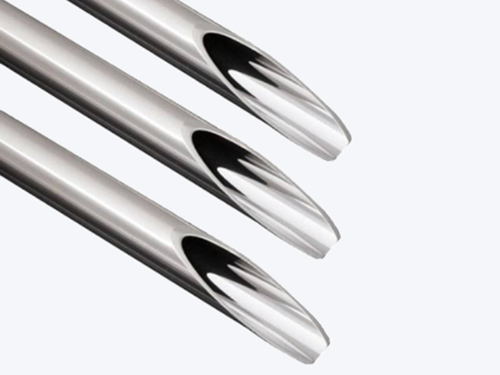

不銹鋼 EP 管（電解拋光管）多用于半導體、生物醫藥、食品飲料等高純潔凈工況，焊接通常采用軌道式自動氬弧焊，對氬氣流量穩定性要求j高 —— 流量波動不僅會造成焊縫正反面氧化、氣孔、根部成型不良，還會破壞管內壁的潔凈度與耐蝕性。保證氬氣流量穩定需從氣源、氣路、測控、工藝、環境五個維度系統控制，具體措施如下：
一、氣源端：構建穩定的壓力輸出基礎
氣源壓力波動是流量不穩定的根源，需從供氣源頭實現穩壓。
高純氣源與穩定供氣方式
選用純度≥99.999%（5N）的高純氬氣，避免雜質堵塞氣路元件；連續批量焊接優先采用氬氣匯流排集中供氣，多瓶并聯自動切換，避免單瓶氣瓶壓力隨消耗持續下降導致的輸出流量衰減，氣瓶剩余壓力低于 0.5MPa 時應及時更換。
雙級減壓穩壓系統
禁止使用單級減壓閥，必須采用雙級減壓器：第一級將氣瓶高壓降至中間穩定壓力，第二級再精準調至工作壓力（通常 0.3~0.5MPa），可大幅降低氣瓶壓力下降對輸出流量的影響，保證輸出壓力波動≤±0.02MPa。減壓器需定期校驗，避免膜片老化、彈簧疲勞導致的調壓失準。
二、氣路系統：降低壓降與泄漏，保障輸送穩定
氣路的阻力、泄漏是現場流量波動的常見誘因，尤其管內背保護氣路長、封堵多，更需優化輸送鏈路。
管路材質與布局優化
輸氣管優先采用316L 不銹鋼拋光管或 PTFE 潔凈管，不建議使用普通橡膠氣管（易滲透、易老化且沿程阻力大，易造成流量衰減與氣體污染）；管路內徑匹配流量需求，避免過細造成沿程壓降過大。氣路布局盡量短直，減少不必要的彎頭、三通、接頭，降低局部阻力損失；正面保護氣與背面保護氣采用獨立氣路，避免共用氣路導致的流量互相干擾。
全鏈路密封檢漏
所有接頭、閥門、焊槍接口均采用密封可靠的卡套或 VCR 連接，每次焊接前用皂泡法或氦質譜檢漏儀排查泄漏，尤其管內充氬的封堵部位、坡口間隙處，微小泄漏即可導致管內氬氣壓力持續下降、流量失穩。
潔凈過濾配置
在減壓器后端加裝0.22μm 級氣體過濾器 + 干燥器，既避免顆粒雜質堵塞流量計、焊槍氣篩造成流量衰減，也保證氬氣潔凈度，符合 EP 管的高純要求。
三、測控裝置：實現精準流量調節與實時監控
采用高精度測控元件，將流量從 “粗放調節” 升級為 “精準可控”。
高精度流量計量裝置
普通轉子流量計受溫度、氣壓影響大，推薦選用熱式質量流量計：直接測量氣體質量流量，不受環境溫度、壓力變化干擾，流量控制精度可達 ±0.1L/min，能精準匹配 EP 管焊接的小流量穩定需求。
分路獨立控制
正面焊槍保護氣、管內背保護氣分別配置獨立的流量計與調節閥，可單獨調整參數，避免兩路氣體共用氣源時的流量耦合干擾；軌道焊機需支持氣路參數程序化設定，實現焊接全過程的流量自動切換。
閉環監控與報警
配套流量傳感器與壓力傳感器，實時監測氣路輸出狀態，當流量低于設定閾值、壓力異常時自動報警甚至暫停焊接，避免流量異常時產生不合格焊口。
四、管內背保護：EP 管核心的流量穩定控制
EP 管內壁不允許氧化，管內氬氣流量穩定是控制重點，核心是構建 “密閉氣室 + 分級充氣” 的穩定體系。
構建密閉局部氣室
采用水溶紙 + 硅膠堵頭在焊口兩側 150~200mm 處封堵，形成獨立的局部充氣腔，避免整管充氣導致的氬氣消耗大、壓力難穩定問題；排氣孔開設在管道頂部（12 點鐘方向），孔徑 3~5mm，利用氬氣密度大于空氣的特性實現 “低充高排”，高效置換空氣。
分級充氣工藝，避免紊流
嚴格執行 “預充置換 - 焊接維持” 的兩階段流量控制，防止流量過大造成氬渦卷吸空氣、或流量過小導致保護不足：
預充置換階段：采用 8~12L/min 的較大流量，快速將氣室內空氣排出，置換時間遵循公式 t≥0.5 V（V 為氣室容積，單位 L；t 單位 min），直至排氣口氧含量≤0.02%（用便攜式測氧儀檢測）。
焊接維持階段：將流量降至 3~6L/min 的微正壓狀態，既保證氬氣持續補充、維持無氧環境，又避免流量過大造成管內紊流、卷吸空氣，或壓力過高導致焊縫根部內凹。
微壓輔助監控
在排氣端加裝微壓表，實時監測管內氣室壓力，維持 100~300Pa 的微正壓，通過壓力穩定性間接判斷流量是否平穩；壓力持續下降時，及時排查泄漏點或調整充氣流量。
五、焊接工藝匹配：動態適配流量需求
分階段參數匹配
結合焊接工序動態調整流量：打底焊時熔池穿透性強，背面流量可稍高（5~8L/min）；蓋面焊時適當降低背面流量（3~4L/min），避免背壓過高造成根部凸起。軌道焊機可通過程序實現流量與焊接電流、行走速度的聯動匹配。
坡口密封減泄漏
焊前用耐高溫鋁箔膠帶沿坡口間隙粘貼密封，僅露出當前焊接區域，邊焊邊逐步揭除膠帶，大幅減少氬氣從坡口間隙的泄漏量，維持管內氣室壓力穩定。膠帶需距離熔池 50mm 以上，避免高溫碳化污染焊縫。
滯后停氣保障
焊接結束、電弧熄滅后，繼續保持氬氣輸送 3~8s（薄壁小管取低值，大管厚壁取高值），保證高溫焊縫在氬氣保護下冷卻至不易氧化溫度，避免收弧段因提前斷氣導致的氧化變色。
六、環境與運維：消除外部干擾
環境風場與溫壓控制
焊接區域搭建防風圍擋，控制風速≤0.5m/s，避免環境氣流吹散保護氣、造成有效流量不足；禁止在通風口、風扇直吹處施焊。盡量在恒溫車間施焊，環境溫度劇烈變化會導致氣體體積波動，影響流量穩定性；現場溫差較大時，依靠質量流量計的溫度補償功能抵消影響。
定期校準與維護
每 3 個月校準一次流量計、減壓器，確保計量準確；定期檢查氣路管路、密封件老化情況，及時更換破損部件。每班焊接前清理焊槍噴嘴、氣體透鏡，避免飛濺物堵塞氣篩造成氣路不暢、流量衰減。
正式施焊前可在同規格廢料管上試焊驗證，觀察焊縫正反面色澤（銀白、淺金黃為合格），結合測氧儀數據微調流量參數，確認穩定后再批量作業。
