海水與工業鹽霧環境的腐蝕核心是高濃度氯離子，它會穿透不銹鋼表面的鈍化膜，y先引發點蝕、縫隙腐蝕，在高溫高壓工況下還會誘發應力腐蝕開裂，是盤管失效的主要原因。行業內通常用耐點蝕當量（PREN，公式：Cr% + 3.3×Mo% + 16×N%） 量化抗氯離子腐蝕能力，數值越高耐蝕性越強。

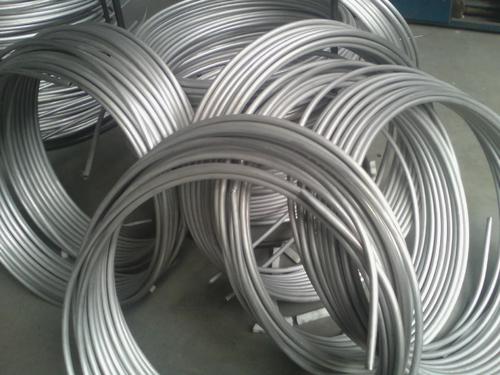

主流抗腐蝕材質分級與性能
按照耐鹽霧、耐海水腐蝕能力從低到高，工業盤管常用材質分為三個核心等級：
1. 基礎通用款：316L 奧氏體不銹鋼
成分特點：含 16%~18% 鉻、10%~14% 鎳，添加 2%~3% 鉬元素，采用低碳（≤0.03%）設計，焊接后仍能保持穩定的耐晶間腐蝕能力。
腐蝕性能：PREN 值 25~30，中性鹽霧測試 1000 小時僅出現極輕微點蝕（銹蝕面積≤0.1%），常溫低流速海水環境下均勻腐蝕速率約 0.05mm / 年，抗點蝕能力是 304 不銹鋼的 3~5 倍。
適用場景：沿海戶外鹽霧大氣環境、低壓常溫海水換熱、輕度含氯冷卻系統，是海水工況的入門標配材質，成本適中，盤管彎曲、焊接等加工難度低。
局限：海水溫度超過 10℃時縫隙腐蝕風險顯著上升；氯離子濃度＞1000ppm、水溫＞60℃或長期海水浸泡工況下，點蝕風險大幅提升，不推薦深海、高溫海水場景使用。
2. 高性能款：2205 雙相不銹鋼
成分特點：奧氏體 + 鐵素體雙相金相組織，含約 22% 鉻、5% 鎳、3% 鉬，同時添加氮元素同步強化耐蝕性與結構強度，屈服強度是 316L 的 2 倍。
腐蝕性能：PREN 值 33~35，中性鹽霧測試 2000 小時無明顯銹蝕，常溫海水浸泡下均勻腐蝕速率約 0.02mm / 年；同時具備良好的抗應力腐蝕開裂能力，80℃以下海水環境基本免疫應力腐蝕，25℃以內可耐受縫隙腐蝕。
適用場景：長期海水浸泡、中高壓換熱盤管、沿海高鹽霧重腐蝕區域、海水淡化預處理管路，設計壽命可達 10 年以上，是當前工業海水盤管的主流升級選擇。
3. 極端工況款：2507 超級雙相不銹鋼
成分特點：高鉻高鉬高氮設計（約 25% 鉻、4% 鉬、0.28% 氮），雙相組織更穩定，結構強度與耐蝕性均達到工業級dj水平。
腐蝕性能：PREN 值＞40，是常溫自然海水環境下抗點蝕、抗縫隙腐蝕的行業門檻標準，可承受高溫高流速海水沖刷，均勻腐蝕速率≤0.01mm / 年；100℃以內無應力腐蝕風險，40℃以內可穩定耐受縫隙腐蝕。
適用場景：深海設備、高溫海水換熱、高流速海水管路、海水淡化核心換熱單元，以及要求 15 年以上免維護的重腐蝕工業場景。
補充：特種海水換熱專用材料
這是一款節鎳型奧氏體不銹鋼，通過錳、氮元素協同y化耐蝕性，中性鹽霧測試 5500 小時無銹蝕痕跡，海水腐蝕速率≤0.00025mm/a；同時表面能低，海洋生物附著量較 316L 減少 90%，適合大規模海水淡化換熱盤管批量使用。
核心材質性能參數對比
表格
材質    PREN 值    1000 小時中性鹽霧表現    常溫海水腐蝕速率    縫隙腐蝕耐受溫度    應力腐蝕免疫溫度    成本相對值
316L    25~30    極輕微點蝕（≤0.1%）    ~0.05mm / 年    ≤10℃    ≤60℃    1（基準）
2205    33~35    無明顯銹蝕    ~0.02mm / 年    ≤25℃    ≤80℃    約 1.8 倍
2507    ＞40    無銹蝕    ≤0.01mm / 年    ≤40℃    ≤100℃    約 2.5 倍
盤管選型與防腐優化要點
按工況精準定級
僅沿海鹽霧大氣、不直接接觸海水：316L 即可滿足長期使用
接觸常溫靜止 / 低流速海水、可定期維護清洗：y先選用 2205
高溫、高流速、長期海水浸泡的核心換熱部件：必須選用 2507
工藝結構避坑
y先選擇無縫盤管，焊縫是腐蝕高發區；若采用焊接盤管，必須做焊后酸洗鈍化處理，確保焊縫耐蝕性與基體一致。
盤管彎曲處避免管壁過度減薄，安裝時盡量減少搭接、死角等縫隙結構，降低縫隙腐蝕風險。
表面處理強化防腐
出廠必須做規范的酸洗鈍化處理，形成均勻致密的氧化鉻保護膜，耐鹽霧能力可提升 30% 以上。
高要求場景可追加電解拋光，亮面表面不易積鹽結垢，腐蝕速率比粗糙噴砂表面低 50% 左右。
極端工況可搭配鈍化劑封閉、特氟龍涂層等二次防護，但需評估涂層對換熱效率的影響。
典型工業應用場景
海水淡化裝置：蒸發器、冷凝器核心換熱盤管
海洋平臺與船舶：設備冷卻系統、熱交換器盤管
沿海化工與電廠：海水循環冷卻管路、鹽霧環境換熱單元
水產養殖與熱泵：恒溫換熱盤管、海水源熱泵換熱部件。
